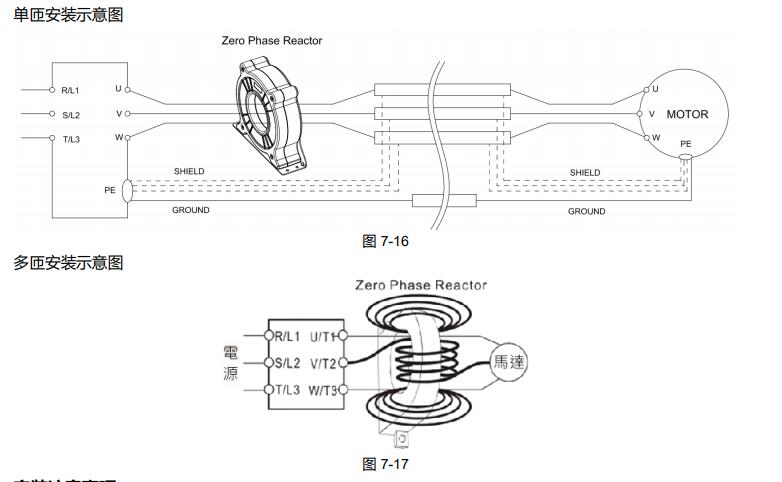

安装方式 安装时请至少穿过一个以上的零相电抗器，选用适合的缆线种类，耐压、耐流、绝缘等级及线径粗细， 亦即缆线必须适合穿过零相电抗器，配线时请勿穿过地线，只须穿过马达线及电源线。若使用较长马达输出 线时，安装零相电抗器可有效降低输出端干扰，另外，由于长线长漏电流过大，可能会引发零相电抗器温度 增加的情形，使用上须特别注意。安装时，零相电抗器尽量靠近变频器输出侧。下方单匝零相电抗器安装示 意图，如线径足以绕多匝，亦可如零相电抗器多匝安装示意图所示，绕多匝抑制噪声的效果越佳。

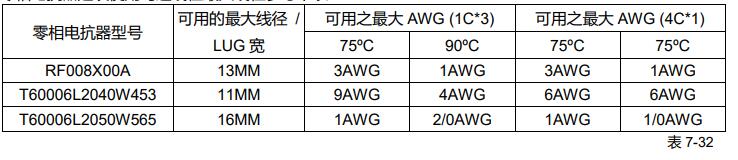

安装注意事项 将零相电抗器安装在变频器的输出端子 (U、V、W)，在安装了零相电抗器后，它能够降低变频器的配 线所发出的电磁辐射及承载应力，一部变频器所需要零相电抗器的数量取决于配线的长度和变频器的电压。 零相电抗器的正常操作温度必须低于 85°C (176°F)，但是当零相电抗器的运行达到饱和时，其温度就 会升高，超过 85°C (176 °F)，请增加零相电抗器的数量，以避免零相电抗器达到饱和，以下几个原因会造 成零相电抗器达到饱和。例如：变频器的配线过长，变频器驱动多组负载，配线为平行配线，变频器使用具 有高电容的配线，所以如果在变频器运转期间，零相电抗器的温度超过 85°C (176°F) 就必须增加零相电抗 器的数量。 零相电抗器建议使用马达线径***大线径参考下表：
